阀内组件材料一般用 SUS304、SUS316不锈钢，有时根据流体情况，要进行硬化处理。

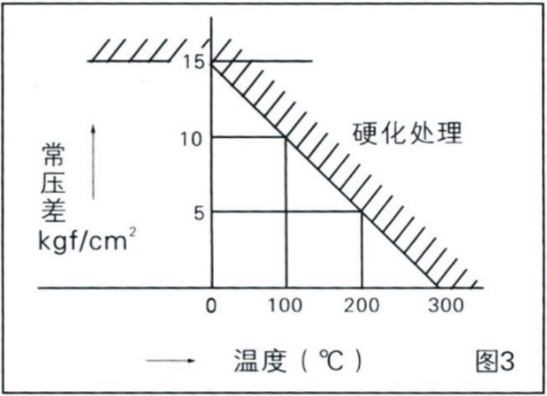

不用说，控制空化液体和含有固体颗粒的流体，不定要进行硬化处理，对于一般的常温、常压差流体也要参照图3进行硬化处理。
有时根据常压差?常温范围判断可以不做硬化处理，但是，要是阀长期在苛刻条件下工作，或者阀座要求精度高、泄漏小，也应考虑硬化处理。硬化处理有如下几种方法：
1.热处理
SCS24(17Cr-4Ni析出硬化不锈钢)
当笼式阀阀体为碳钢或Cr- Mo钢时，标准的阀内组件材料是SCS24，它的耐腐蚀性与SCS13相似。(标准温度范围-40‐+425t)
SCS440C (17 Cr高碳不锈钢)
本材料用于100C以上的热水或湿蒸气场合，是一种优良的耐汽蚀材料，但其耐腐蚀性比SUS304差、用一腐蚀性流体时，表面要司太莱堆焊。(标准温度范围-40?+5301)
2.堆焊硬化层
司太莱堆焊(主要成分Co、Cr、W)是一种常用的硬化处理方法，具有优良的耐腐蚀性能。
司太莱堆焊分全面堆焊和密封面局部堆焊两种方法。实际上，究竞要采用哪一种堆焊方式，要视流体的压力、温度及流体是否含颗粒而定。因此，没有一个规定的标准，而要根据装置的全面设计来决定。
(标准温度范围，基材为SUS304、 SUS316时，为-195~+800^：)
另外，也有采用镍基合金堆焊的，其性能和用途与上述钴基司太莱合金堆焊相同。
3.表面硬化处理
指采用多元素，(W、Mo、Cr、V、Ti等金属)。共渗的阿托铬依表面硬化处理。
(标准温度范围：最低温度为基体材料的最低温度、最高温度+500C)。
客服1
