进口闸阀

进口闸阀

一、进口闸阀产品概述:德国《LOCKE》洛克--进口闸阀的启闭件是闸板,可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。闸板的运动方向与流体方向相垂直,进口闸阀只能作全开和全关 , 不能作调节和节流。闸...

在线咨询全国热线
021-51870709
产品描述

一、进口闸阀产品概述:

德国《LOCKE》洛克--进口闸阀的启闭件是闸板,可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。闸板的运动方向与流体方向相垂直,进口闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 。闸阀驱动方式分类:手动闸阀,气动闸阀,电动闸阀。

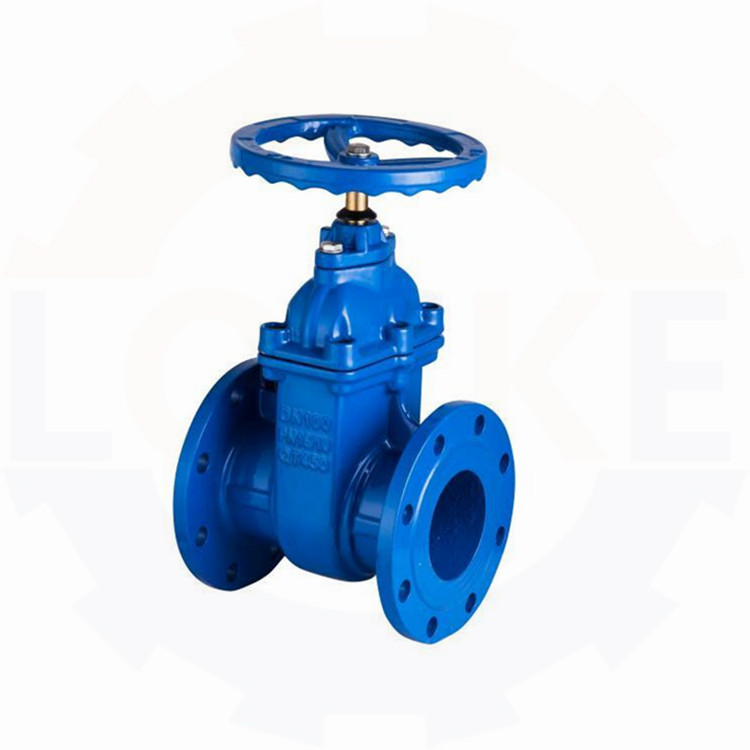

进口闸阀(图1)

二、进口闸阀技术参数:

公称通径:DN15-2500mm

压力范围:PN1.6-32MPa

驱动方式:手动、电动、气动

连接方式:螺纹、法兰、焊接

阀体材质:铸铁、铸钢、不锈钢

结构形式:楔式、平行式、弹性结构

三、进口闸阀工作原理:

进口闸阀的闸板随阀杆一起作直线运动的,通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。

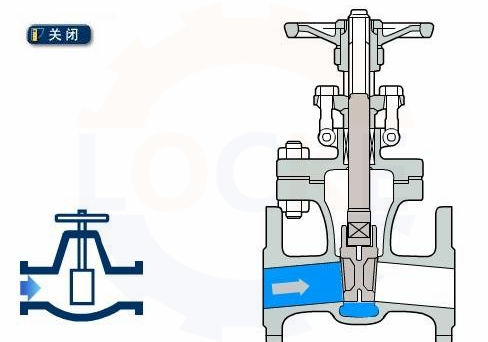

进口闸阀(图2)

进口闸阀结构原理图(关闭状态)

密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

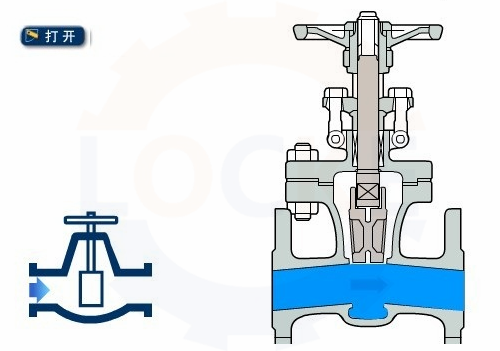

进口闸阀(图3)

进口闸阀结构原理图(开启状态)

当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程)来确定。

四、进口闸阀性能特点:

进口闸阀重量轻,本体采用高级球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。整体包胶:闸板采用高品质的橡胶进行整体内、外包胶,欧洲一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

五、进口闸阀优点:

1、流体阻力小。

2、开闭所需外力较小。

3、介质的流向不受限制。

4、体形比较简单,铸造工艺性较好。

5、全开时,密封面受介质的忡刷和侵蚀小。

6、介质流向不受限制,不扰流、不降低压力。
