进口球阀

进口三通球阀

德国《LOCKE》洛克--进口三通球阀主要分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连接,T型三通球阀用于介质分流、合流及流向切换。T型三通可以使三个通道相互连通或使其中的两个通道连通。...

在线咨询全国热线
021-51870709
产品描述

一、进口三通球阀产品概述:

德国《LOCKE》洛克--进口三通球阀主要分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连接,T型三通球阀用于介质分流、合流及流向切换。T型三通可以使三个通道相互连通或使其中的两个通道连通。

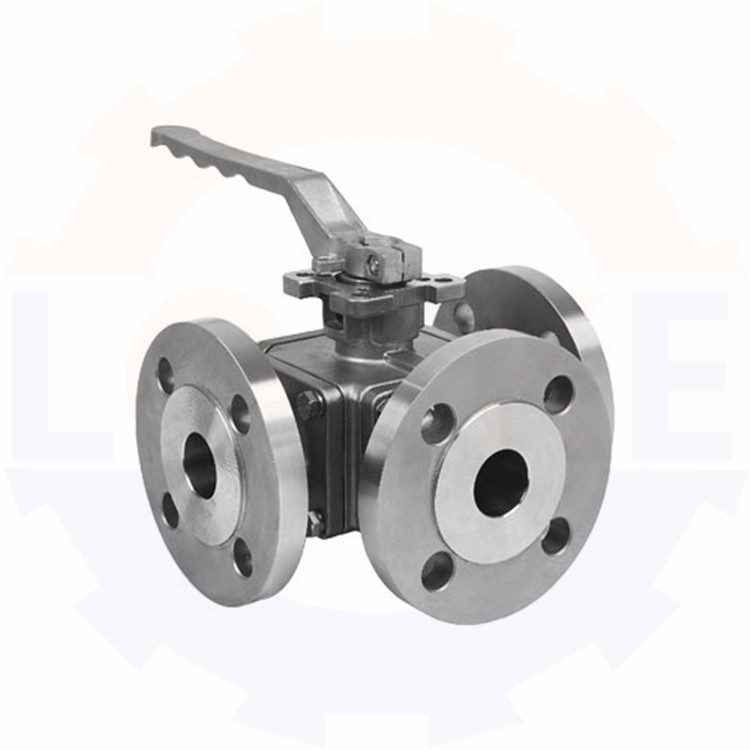

进口三通球阀(图1)

二、进口三通球阀技术参数:

公称通径:DN15~300mm

公称压力:PN1.6~4.0MPa

适用温度:-28~350℃

连接方式:螺纹、法兰、焊接

阀体材质:铸钢WCB、不锈钢304/316

适用介质:水、气、油品等非腐蚀介质和酸碱腐蚀介质

三、进口三通球阀性能特点:

1、三通球芯分T形和L形,使用寿命长,流通能力大,阻力小。

2、三通球阀在结构上采用一体化结构,四面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。

3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

四、进口三通球阀工作原理:

A、开启过程

(1)在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。

(2)当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

(3)阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

(4)直至到全开位置,阀杆提升到位置,球体旋转到全开位置。

B、关闭过程

(1)关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

(2)继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

(3)快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

(4)手轮转动的后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到密封。
