进口蝶阀

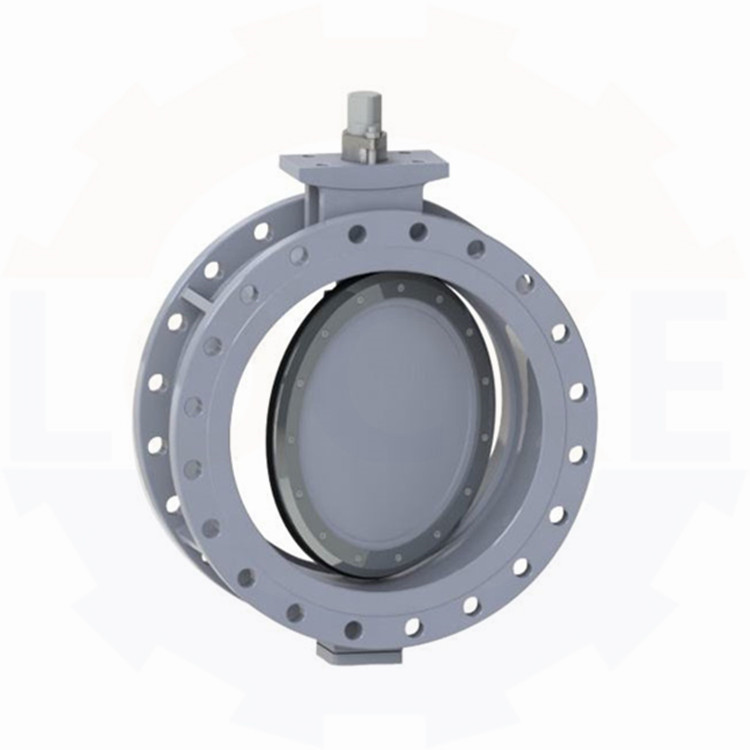

进口偏心蝶阀

一、进口偏心蝶阀产品概述: 德国《LOCKE》洛克--进口偏心蝶阀(Eccentric butterfly valve)是为了解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离...

在线咨询全国热线
021-51870709
产品描述
一、进口偏心蝶阀产品概述:
德国《LOCKE》洛克--进口偏心蝶阀(Eccentric butterfly valve)是为了解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。但由于单偏心构造在阀门的整个 开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。
二、进口偏心蝶阀技术参数:
适用温度:-40ºC~570°C
公称通径:DN(mm)50-2000
公称压力:PN(MPa)1.01.62.54.0
适用介质:水、油品、蒸气、酸、碱等
三、进口偏心蝶阀结构分类:
进口单偏心蝶阀
为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
进口双偏心蝶阀
在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
进口三偏心蝶阀
要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心,就是密封副的形状不是正锥,而是斜锥。
四、进口偏心蝶阀性能特点:
1、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小;
2、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用;
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
4 、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能;
5 、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装;
6 、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点;
